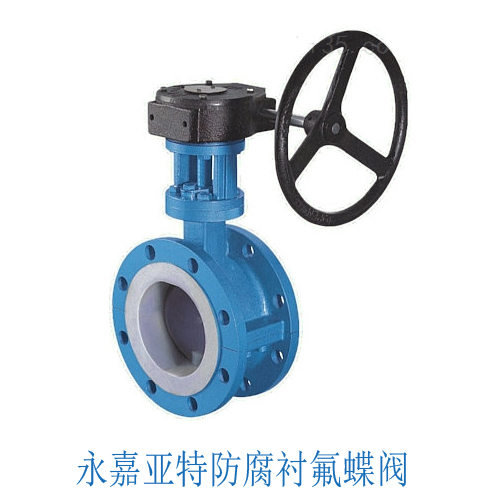

1：電動襯氟蝶閥的概述

襯氟電動蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.另外配上電動執行裝置的話，更能方便的進行操作，能使用遠程操控，省時也省力，全自動化操作，可以由電腦操作，及時進行閥門的反饋。電動襯氟蝶閥有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20madc或1～5vdc）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。

2：電動襯氟蝶閥的特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;

2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.

3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;

4.采用可調性彈子定位,定位準確,結構簡單.(*采用o型圈是為了防止意外泄漏時的安全措施)

5.法蘭連接雙偏心蝶閥試用于壓力較高場合.

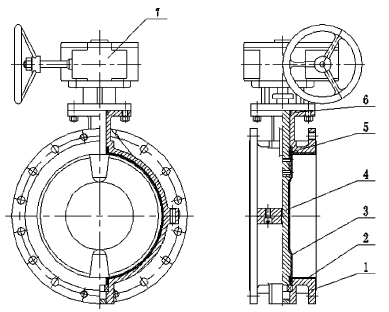

3：電動襯氟蝶閥結構圖和主要連接尺寸

4：電動襯氟蝶閥的電裝選項

襯氟電動蝶閥的電動執行器選配：jwa系列、jws系列

襯氟電動蝶閥的作用形式：普通開關型、調節型（4～20ma）

襯氟電動蝶閥的環境溫度：-30℃～+70℃

襯氟電動蝶閥的電源電壓：ac220v、ac380v（其他定制dc24等）50/60hz

襯氟電動蝶閥的防護等級：ip67、ip68可選

襯氟電動蝶閥的功能選項（可選）

襯氟電動蝶閥的防爆型：防爆等級：dⅱbt3/t4

襯氟電動蝶閥的信號反饋：有源信號、s無源信號

襯氟電動蝶閥的帶加熱器：可在潮濕環境中干燥執行器內元件（可選）

襯氟電動蝶閥的手動功能：電動執行器帶有手動開閥、關閥功能

襯氟電動蝶閥的調節型：輸入4～20ma信號,實現閥門調節功能

備注:電動執行器參數請另參考所選配的電動執行器資料.

5：電動襯氟蝶閥可能發生的故障，原因及消除方法

襯氟電動蝶閥故障現象 襯氟電動蝶閥可能發生的原因 襯氟電動蝶閥消除方法

閥體軸孔與蝶板軸連接處滲漏 包氟o型圈損壞 更換o型圈

關閉閥門后，閥體與蝶板周邊泄漏 密封面磨損 更換閥座圈

襯墊橡膠失去彈性 更換橡膠墊

閥體與蝶板之間有間隙 鎖緊閥體兩邊的沉孔螺栓，直到消除間隙

殼體泄漏 襯里層損壞

被腐蝕穿孔

修復破損層或更換閥門

關鍵詞：襯氟閥門  電動襯氟蝶閥
